西安奧迪維修保養：你需要知道給奧迪充電這些知識

充電接口

①定時充電按鍵

②即時充電按鍵

③充電LED指示燈

④充電LED指示燈說明標簽

⑤交流充電接口

⑥直流充電接口

充電方式

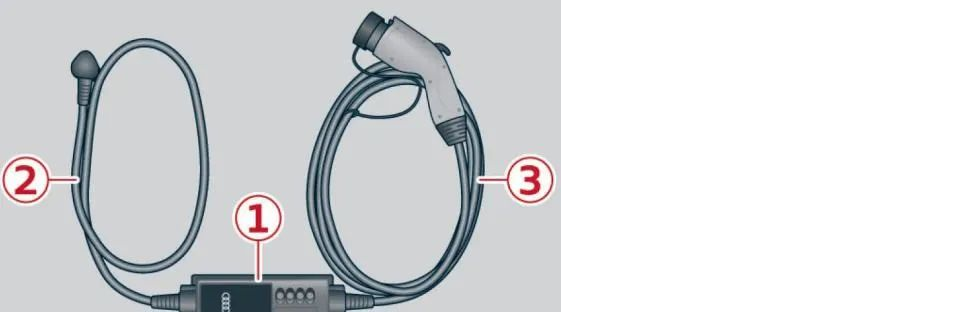

1、原配奧迪充電系統及掛壁盒（中國規格）帶漏電電流保護裝置的奧迪充電系統（交流充電，**功率1.8千瓦）。

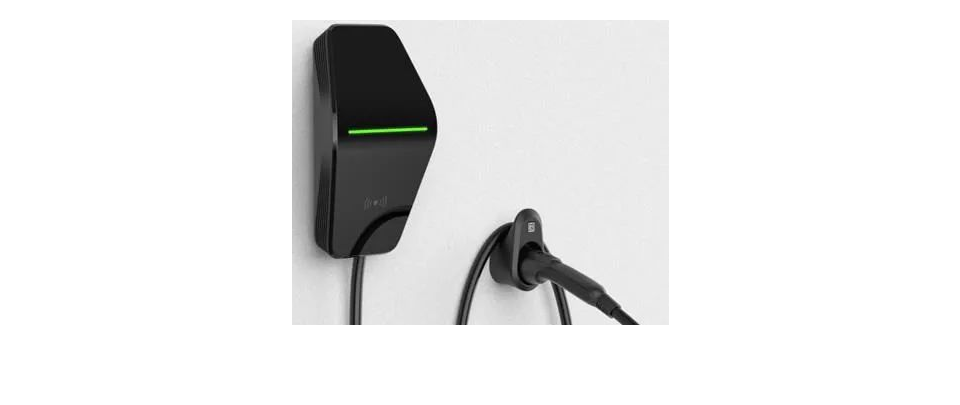

2、掛壁盒帶有32安培保險裝置及漏電電流保護裝置，7.2千瓦。

使用隨車奧迪充電系統、固定安裝的墻盒以及交流充電站時，充電電流較小，對電池傷害較小。而直流充電站一般充電電流較大，對電池可能傷害較大，不建議頻繁使用直流充電。

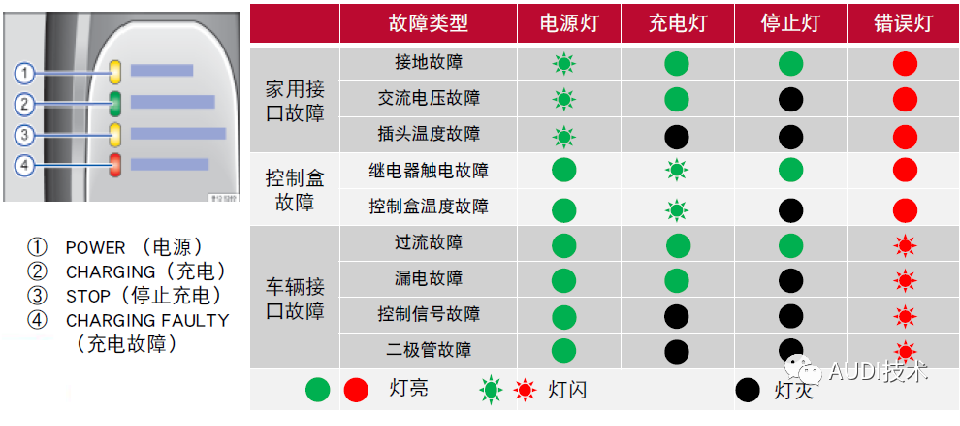

奧迪充電系統LED指示燈

交流充電

交流插頭 – 中國

交流充電注意事項：

1、充電前提：已掛入行駛檔位 P，已拉緊駐車制動器，已終止行駛準備就緒狀態；

2、在充電過程中不得將充電電纜從插座或汽車充電接口中拔出。

3、在從插座中拔出充電電纜前，請先汽車解鎖實現中斷充電，否則會形成火星，從而有損壞插頭觸點的危險；

4、奧迪充電系統可以在 -30 °C 至+50 °C 的溫度范圍內使用。

①為立即充電按鈕

②為定時充電按鈕

立即充電

1、選擇立即充電時，立即開始充電。給高壓蓄電池充滿電；

2、為立即開始充電，按壓立即充電按鈕① 。

3、充電過程指示燈間歇性顯示綠色并且整車充電按鈕① 亮起；

4、如果要中斷充電過程，按壓汽車鑰匙上的解鎖按鈕 ，解鎖汽車。

5、當已經根據出發時間激活充電計時器時，按壓按鈕②以切換至“定時充電”。

定時充電

1、打開信息娛樂系統的“電動管理”，選擇充電計時器。

2、輸入出發時間，電腦將計算何時應開始為高壓蓄電池充電。

3、通過復選框中的“小勾” 激活充電計時器。。

4、連接上充電電纜后，定時充電按鈕②中的符號將亮起，如果不是這種情況，則按下按鈕② 。

5、電量過低時，立即為蓄電池充電，直至達到蓄電池充電下限值。

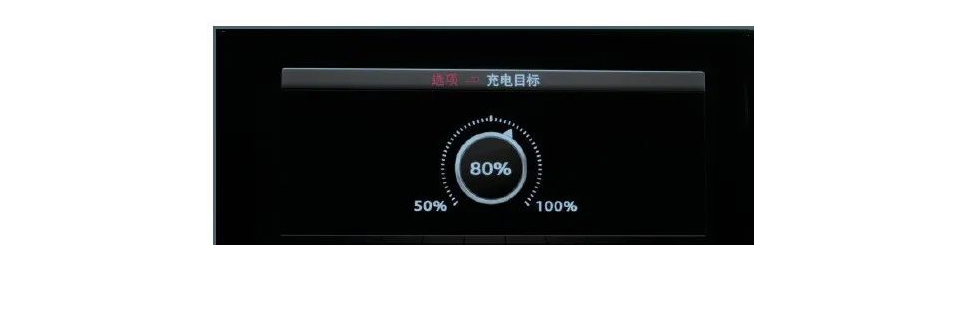

設置充電目標

可以設置一個充電目標，即高電壓蓄電池最高的應充電量。充電目標可以被設置在 50% 到 100% 之間。在日常使用時，建議將充電目標設置在 80%。因此可以延長高電壓蓄電池的使用壽命。在長途行駛前，建議將充電目標設置到 100%，以達到**可達行駛里程。

在信息娛樂系統中選擇：按鈕 MENU （菜單）> 汽車 > 左側控制按鈕 > 充電 > 右側控制按鈕 > 目標充電水平。設置所需的充電目標。

設置定時器

可以通過定時器設定汽車到哪個出發時間點時應達到所需充電目標。在達到設定的時間時，一次性或定期開啟定時。另外，還可以通過設定讓汽車根據空調裝置中設定的溫度加熱或制冷。您可以同時開啟多個定時器。

在信息娛樂系統中選擇：按鈕 MENU （菜單）> 汽車 > 左側控制按鈕 >充電。系統顯示多個定時器，您可以逐個進行設置

要設置定時器時，請在所需的定時器一欄中選擇右側操控按鈕 設定定時；

如果一個定時只需一次性使用，那么選擇 單次定時。

如果一個定時需經常性使用，那么選擇 重復定時；

設定出發時間、日期或工作日；

如果想在夜晚電費便宜時段充電，那么您可以設定希望的充電時間；

要使用定時附加開啟電空調時，請用旋壓式控制旋鈕選擇電動空調器。小方框中出現一個 √ 。此啟用與空調菜單中的信息娛樂系統的設置無關；按壓按鈕 BACK （返回）；

要開啟定時時，請用旋壓式控制旋鈕選擇該設置。小方框中出現一個 √；

要啟用被開啟的定時時，請按定時充電按鈕。

蓄電池充電指示燈含義

①LED燈顯示持續亮起綠色：高壓蓄電池的充電過程已結束，達到**的或設置的電量。

②LED燈間歇式亮起綠色：高壓蓄電池正在充電。

③LED燈閃爍綠色大約一分鐘：已啟用定時充電（出發時間）但是還沒有開始。

④LED燈短時間亮起黃色：充電插頭已插入充電插座中，并已被車輛識別；LED燈持續亮起黃色：沒有檢測到電源，請檢查供電或電源。

⑤LED燈閃爍黃色：換擋桿未掛入P檔。

⑥LED燈持續亮起紅色：未能鎖止充電插頭，拔下充電插頭并重新插到插座中，如仍有問題，請專業人員處理。LED閃爍紅色，充電系統有故障，請讓專業人員處理。外界溫度過低或過高。

直流充電

①充電過程指示燈

②充電插座

直流快速充電注意事項：

1、可以在帶有直流電的充電站上為車輛充電，充電時間會顯著縮短；

2、固定安裝的充電電纜**長度不得超過30米；

3、在開始充電前始終要先退出行駛準備就緒狀態。

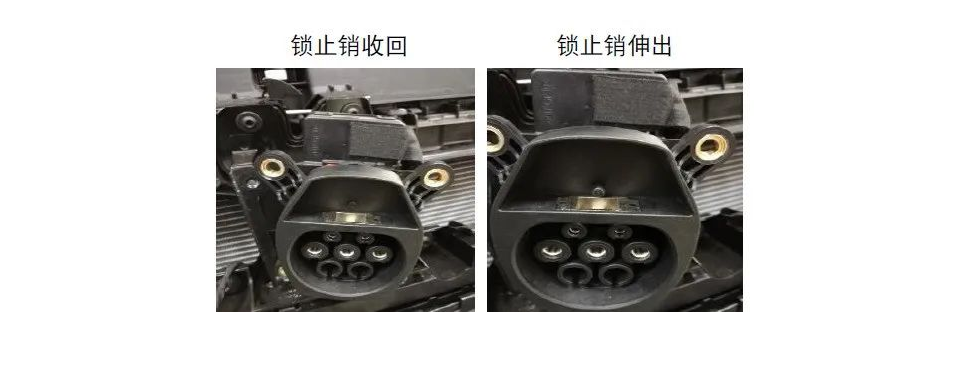

鎖止機構

充電接口蓋板鎖止電機F496

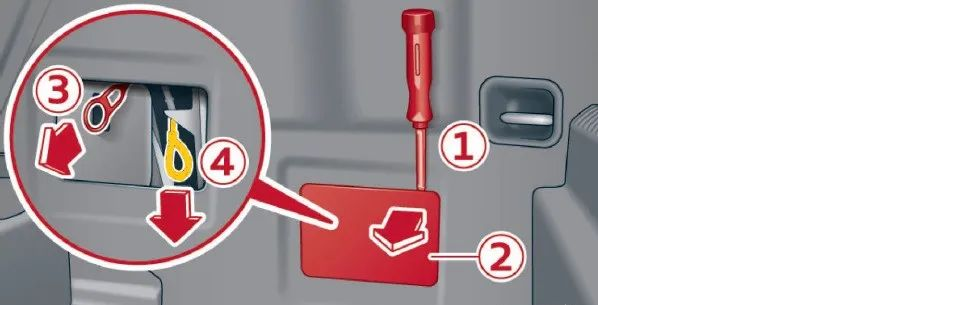

緊急解鎖

充電單元蓋板應急解鎖

在支座上松開紅色拉環③并小心地沿箭頭方向拉扯；

要打開充電單元的蓋子時，請按蓋子左側。

充電插頭應急解鎖

請結束充電過程 ，結束充電。

將黃色環套 ④從固定座上松開并小心拉扯拔下充電插頭。

充電注意事項：

1、如果高壓蓄電池時新的或者長時間未充電，則可能需要經過多次充電后才能達到**充電電量。這時由于技術原因產生的，并不意味著車輛出現功能失效。

2、如果較長時間未使用車輛，則最遲在四個月之后應對高壓蓄電池進行充電（充電目標 50%）。否則可能導致高電壓蓄電池損壞。

3、絕對不要在汽車的交流和直流充電接口上同時充電。

充電系統部件

充電系統相關部件名稱及功能

交流充電接口UX5

交流充電接口端子定義（國標）

直流充電接口UX4

直流充電接口端子定義

充電電流途徑

充電電壓控制單元 J966通訊
